Precision Flexible Shaft Couplings

Flexible Wellenkupplungen

Drehsteife ist ein Schlüsselwert in der Genauigkeit einer Wellenkupplung: desto steifer die Kupplung, desto genauer die Bewegungsübertragung vom Antriebsgerät zum gefahrenen Bestandteil.

Hochgenaue Mess- und Regelungsgeräte erfordern häufig Wellenkupplungen mit niedrigem Übertragungsfehler zur genauen und sicheren Positionierung, und radiale Flexibilität zur Verringerung der Lagerbelastung. Die Anwender müssen sich meist für eine dieser Eigenschaften entscheiden.

A.C.C.&S. flexible Nickel-Balg- Kupplungen zeichnen beide aus:

  • hohe Drehsteifigkeit für eine nahezu verlustfreie und sehr präzise Informationsübertragung,
  • axiale, radiale und winklige Flexibilität für Versatzausgleich zwischen Wellen mit minimalen Rückstellkräften

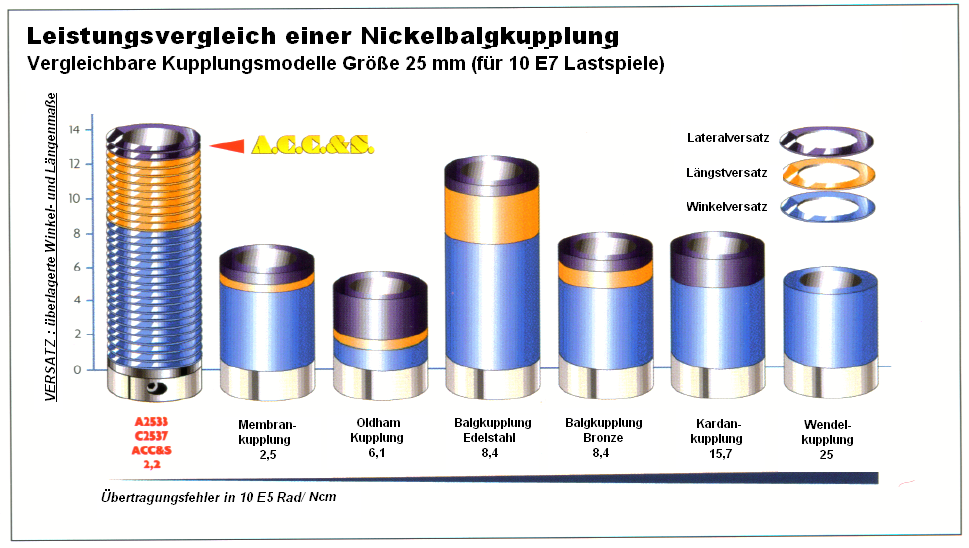

[PNG] Flexible Wellenkupplungen
Verringerte Last auf den Lagern = erhöhte Lebensdauer.



ACC&S flexible Wellenkupplungen mit galvanisch abgeschiedenen Servometer® Nickelbalg wurden speziell entwickelt für hochwertige Anwendungen bei denen Zuverlässigkeit, Genauigkeit und Lebenszeit die entscheidenden Auswahlkriterien sind, wie Drehgeber, Resolver, Steuervorrichtungen.

Die Eigenschaften der Nickel-Balg- Kupplungen sind:

  • spielfrei,
  • wartungsfrei,
  • geringe Abmessungen,
  • schwingungsdämpfend,
  • Überlastschutz,
  • Drehmomentübertragung von 4.9 Ncm bis zu 328 Ncm
  • sehr niedrige Übertragungsfehler, ab 4 arc*sec/Ncm,
  • winkelsynchrone Übertragung,
  • kleinste Rückstellkräfte, Radialfedersteife ab 4.2 N/mm
  • Bohrungsdurchmesser von 2 bis 12.7 mm.

Zwei unterschiedliche Befestigungstypen sind vorhanden: Naben mit 2 Stellschrauben (Typ A) oder Klemmnaben (Typ C). Alle Kupplungen werden einzeln verpackt und mit einem entsprechenden Universal-Schlüssel geliefert.

Stellschrauben, für Zuverlässigkeit - Typ A Naben

Die Naben mit Stellschrauben sichern feste Montage auf Wellen. Die zwei DIN916-Edelstahl -Klemmschrauben im Abstand von 120° sorgen für einen vollkommenen Ausgleich der Andruckkräfte. Bei Vibrationen kann jedoch die Verwendung eines Gewindesicherungsklebers oder von selbstsichernden Schrauben notwendig sein.
Material: Edelstahl für Miniaturkupplungen Größe 7 bis 12 (Serie A0714, A1017 und A1223) und Aluminium eloxiert für die Größen 17 und 25 (Serie A1727, A1731 und A2533).



Klemmbefestigung, für Präzision - Typ C Naben

[JPG] Type C hubs

Diese Naben sind besonders geeignet für die Anwendungen die exakte Justage erfordern ohne die Welle zu beschädigen. Sie werden besonders für ihren Widerstand zur wechselnden Umkehrbewegungen und zur Vibrationen empfohlen.
Material : Aluminium eloxiert mit einer DIN912-brünierter-Stahl-Schraube.





Klebeverbindungen, für Flexibilität und hohe Leistung

Die mit Klebeverbindungen hergestellten Kupplungen können Sie unter folgenden Anwendungsbedingungen problemlos einsetzen:

  • Temperatur - 50°C bis +120°C
  • Feuchtigkeit,
  • Mechanische Spannungen
  • über 6MΩ elektrischer Widerstand (auf Anfrage).

Diese Technologie ermöglicht es uns, auf Ihre Anforderungen flexibel zu reagieren. So ist es für uns kein Problem eine Kupplung mit unterschiedlichen Naben kurzfristig zu liefern.
Geklebte Kupplungen werden fast allen industriellen Anwendungsfällen gerecht. In speziellen Fällen z.B. in der Nuklear-, Nahrungsmittel- oder Vakuumtechnik setzen Sie sich bitte mit unserer technischen Abteilung in Verbindung.

Galvanisch erzeugter Nickelbalg - die Alternative

Galvanisch hergestellte Servometer®-Nickelbälge sind ein absolutes Qualitätsprodukt mit folgenden Eigenschaften:

  • die Wanddicke ist einheitlich und überprüft - ab 8µm - und ergibt eine extreme Flexibilität,
  • die Herstellungstoleranzen gewährleisten eine Konzentrizität der Bälge von ± 12.7µm,
  • sie sind flexibler als andere Bälge, bis zu 25 mal als hydrogeformte Edelstahlbälge der gleichen Baugröße,
  • sie sind für hohe Lebensdauer bestimmt, ≥ 100 000 Zyklen,
  • sie sind ohne Schweißnaht und nicht porös.

Diese außergewöhnlichen Eigenschaften sind das Resultat besonderer Entwurfsbemühungen zur Herstellung idealer Kupplungsbälge. 100% der Bälge werden kontrolliert, um die angegebenen Parameter zu garantieren. Nickelbälge oxidieren weder an der Luft noch durch den Kontakt mit alkalischen Flüssigkeiten. Bei säurehaltiger oder salziger Umwelt befragen Sie bitte unsere technische Abteilung.
