Accouplements flexibles à soufflet en nickel

Dans une chaine cinématique de mesure ou d'asservissement, le choix d'un accouplement est essentiel : la précision de la transmission d'information est inversement liée à la déformation en torsion de ce composant.

De plus, tout montage comporte des défauts d'alignements inévitables du fait du cumul des tolérances, de la dilatation thermique, de l'usure. Un équilibrage imparfait des masses en mouvement génèrent également des vibrations de basse fréquence qui doivent être éliminées ou atténuées pour préserver des dispositifs onéreux.

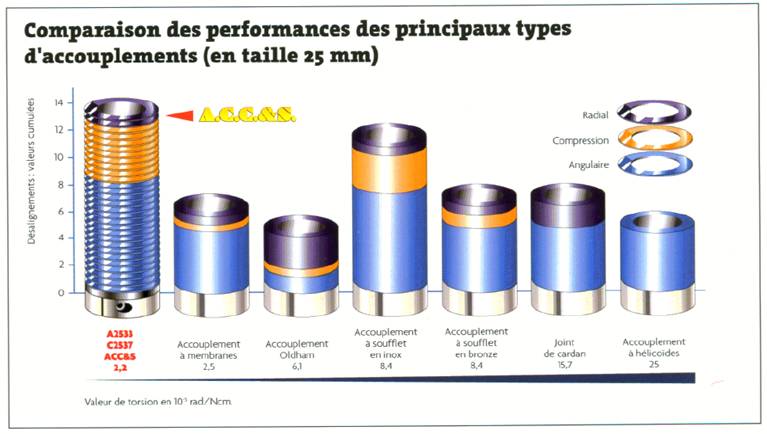

Cependant, pour la majorité des accouplements flexibles, la rigidité en torsion est associée à la rigidité latérale, transformant ainsi directement un mésalignement d'arbres en charge sur les paliers.

Les accouplements à soufflet en nickel NBC se caractérisent par :

• une rigidité en torsion élevée pour une transmission d'information très précise,
• une flexibilité latérale exceptionnelle pour une charge réduite sur les paliers lors de la compensation des défauts d'alignement des arbres et l'atténuation des vibrations.Charge réduite sur les paliers = durée de vie augmentée.

Charge réduite sur les paliers = durée de vie augmentée.

Enfin, les accouplements flexibles à soufflet en nickel sont des organes de sécurité. En effet, de part la propriété de faible déformation avant rupture du nickel, le dépassement des valeurs de couples admissibles entraîne une rupture brutale, protégeant efficacement les instruments accouplés, sans risque de fausser les valeurs lues à cause d'une déformation plastique de l'accouplement.

Ils sont essentiels pour toutes les applications telles que codeurs, resolvers, servomoteurs, systèmes de positionnement où précision, durée de vie et fiabilité sont les critères décisifs de sélection.

Les qualités exceptionnelles des accouplements flexibles à soufflet en nickel ACC&S sont :

• sans jeu,
• sans entretien,
• encombrement réduit,
• atténuation des vibrations,
• fusible de protection des équipements,
• couple transmissible de 4,9 Ncm à 328 Ncm,
• déformation en torsion très faible, à partir de 4 arc*sec/Ncm,
• transmission homocinétique,
• raideur latérale faible, à partir de 4,2 N/mm
• diamètres d'alésage standard de 2 à 12,7 mm.

Ces accouplements sont proposés avec des moyeux de fixation des arbres déclinés en 2 versions : pour un serrage par 2 vis de blocage (type A) ou pour un serrage tangentiel (type C). Chaque accouplement est livré dans un emballage individuel avec la clé Allen correspondante.

Serrage par vis de blocage, pour l'efficacité - Moyeux de type A

Ces moyeux assurent un serrage efficace des arbres et sont adaptés aux applications ne nécessitant pas d'ajustement précis au montage. Le placement à 120° des 2 vis de blocage ISO4029 / DIN916 en acier inoxydable assure un équilibrage parfait des forces de serrage. Les vibrations peuvent cependant nécessiter l'utilisation d'un liant frein-filets ou de vis autobloquantes.
Matière : en acier inoxydable pour les tailles d'accouplements miniatures de 7 à 12 (modèles A0714, A1017 et A1223) et en aluminium anodisé pour les tailles 17 et 25 (modèles A1727, A1731 et A2533).

Serrage par vis tangentielle, pour la performance - Moyeux de type C

Ces moyeux sont tout particulièrement adaptés aux applications nécessitant un ajustement ou un repositionnement, sans marquage de l'arbre. Ils résistent aux inversions de couple et aux vibrations.
Matière : en aluminium anodisé avec une vis ISO4762 / DIN912 en acier bruni.

Assemblage par collage, pour la souplesse et la haute performance

L'utilisation de la technique d'assemblage par collage est tout particulièrement indiquée dans le cas d'assemblages soumis à des conditions exigeantes telles que :

• température (-50°C to +120°C)
• humidité,
• contraintes mécaniques,
• résistance électrique supérieure à 6MΩ (sur demande).

Cette technique permet de proposer des accouplements à moyeux panachés suivant un nombre élevé de combinaisons, et dans un délai réduit.

Note: le liant chimique utilise garantit une résistance supérieure au couple transmissible par le soufflet et satisfait la plupart des applications industrielles. Cependant dans des cas spécifiques (alimentaire, nucléaire, technique du vide...) nous vous recommandons de consulter notre service technique pour vérification.

Soufflet en nickel électrodéposé - l'autre façon de procéder

Les soufflets en nickel Servometer® obtenus par électrodéposition présentent des avantages décisifs par rapport à des soufflets en inox ou en bronze fabriqués par hydroformage, roulage ou soudure :

• l'épaisseur de paroi est uniforme et contrôlée - à partir de 8µm - lui conférant une flexibilité extrême,
• les tolérances de fabrication assurent une concentricité des soufflets de ± 12.7µm,
• ils sont les plus flexibles du marché, jusqu'à 25 fois plus que les soufflets hydroformés de même diamètre,
• ils sont conçus pour des durées de vie élevées - de 100 000 cycles à l'infini,
• ils sont sans soudure et non poreux.

Ces qualités exceptionnelles ont fait l'objet de soins de conception tout particuliers pour l'obtention de soufflets idéaux dans la fonction d'accouplement. Chaque soufflet est contrôlé pour garantir les performances indiquées. Les soufflets en nickel ne s'oxydent pas à l'air, ni au contact de liquides alcalins. En cas d'environnement acide ou salin, consultez le service technique au préalable.
